Was sind die häufigsten Probleme mit einer Richtbohranlage?

Als Lieferant von Richtbohrgeräten habe ich aus erster Hand die vielfältigen Herausforderungen miterlebt, mit denen Betreiber vor Ort konfrontiert sind. Richtbohren ist eine komplexe und hochentwickelte Technik, die in verschiedenen Branchen eingesetzt wird, darunter Öl und Gas, Telekommunikation und Wasserversorgung. Auch wenn diese Anlagen auf Robustheit und Zuverlässigkeit ausgelegt sind, sind sie nicht vor Problemen gefeit. In diesem Blogbeitrag werde ich einige der häufigsten Probleme besprechen, die bei Richtbohrgeräten auftreten, und Einblicke in die Lösung dieser Probleme geben.

1. Bohrstrangausfälle

Eines der häufigsten Probleme beim Richtbohren sind Bohrgestängeausfälle. Der Bohrstrang ist eine entscheidende Komponente, die aus Bohrgestängen, Bohrmanschetten und anderen Bohrlochwerkzeugen besteht. Während des Bohrvorgangs ist es hohen Belastungen, Drehmomenten und Vibrationen ausgesetzt. Im Laufe der Zeit können diese Kräfte zu Ermüdung, Korrosion und Verschleiß führen und zum Versagen des Bohrgestänges führen.

Ermüdung und Verschleiß

Ermüdung ist eine häufige Ursache für Bohrgestängeausfälle. Durch wiederholtes Biegen und Torsion können Mikrorisse in den Bohrrohren entstehen, die sich mit der Zeit ausbreiten und schließlich zum Rohrbruch führen können. Verschleiß hingegen entsteht durch die Reibung zwischen Bohrgestänge und Bohrlochwand. Dies kann zu einer Verdünnung der Rohrwände führen, was deren Festigkeit verringert und das Risiko eines Ausfalls erhöht.

Um diese Probleme zu mildern, ist eine regelmäßige Inspektion und Wartung des Bohrstrangs unerlässlich. Mit zerstörungsfreien Prüfmethoden wie der Ultraschallprüfung und der Magnetpulverprüfung können versteckte Risse und Defekte erkannt werden. Darüber hinaus können die Verwendung hochwertiger Bohrrohre und die Umsetzung geeigneter Bohrpraktiken, wie z. B. die Aufrechterhaltung eines konstanten Drehmoments und Gewichts am Bohrer, dazu beitragen, das Risiko von Ermüdung und Verschleiß zu verringern.

Korrosion

Korrosion ist ein weiteres erhebliches Problem, das sich auf den Bohrstrang auswirken kann. Das Vorhandensein korrosiver Flüssigkeiten wie Salzwasser und saurer Gase im Bohrloch kann zu einer Verschlechterung des Metalls führen. Korrosion schwächt nicht nur die Bohrgestänge, sondern erhöht auch das Risiko von Werkzeugversagen und Problemen mit der Bohrlochintegrität.

Um Korrosion vorzubeugen, können Betreiber Korrosionsinhibitoren und Schutzbeschichtungen auf den Bohrrohren verwenden. Eine regelmäßige Überwachung der Bohrflüssigkeitschemie kann auch dazu beitragen, potenzielle Korrosionsprobleme frühzeitig zu erkennen und ein rechtzeitiges Eingreifen zu ermöglichen.

2. Probleme mit der Schlammzirkulation

Die Schlammzirkulation ist ein entscheidender Aspekt beim Richtbohren. Der Bohrschlamm erfüllt mehrere Funktionen, darunter das Kühlen und Schmieren des Bohrmeißels, den Transport des Bohrkleins an die Oberfläche und die Aufrechterhaltung der Bohrlochstabilität. Allerdings kann es zu Problemen mit der Schlammzirkulation kommen, die erhebliche Auswirkungen auf den Bohrvorgang haben können.

Durchblutungsverlust

Zirkulationsverlust ist ein häufiges Problem, wenn der Bohrschlamm in die Formation entweicht, anstatt an die Oberfläche zurückzukehren. Dies kann durch Brüche in der Gesteinsformation, Zonen mit hoher Durchlässigkeit oder falsches Schlammgewicht verursacht werden. Ein Zirkulationsverlust kann zu verschiedenen Problemen führen, wie z. B. steckengebliebenen Rohren, Instabilität des Bohrlochs und verringerter Bohreffizienz.

Um Zirkulationsverlusten entgegenzuwirken, können Betreiber Lost-Circulation-Materialien (LCMs) wie Fasern, Flocken und körnige Materialien verwenden. Diese Materialien können die Brüche verstopfen und den Schlammverlust verringern. Auch die Anpassung des Schlammgewichts und der Rheologie kann dazu beitragen, weiteren Durchblutungsverlust zu verhindern.

Schlammverschmutzung

Eine Schlammkontamination kann auftreten, wenn Fremdstoffe wie Bohrklein, Formationsflüssigkeiten oder Chemikalien in den Bohrschlamm gelangen. Dies kann die Eigenschaften des Schlamms verändern, wie etwa seine Dichte, Viskosität und Filtrationseigenschaften, was sich auf seine Leistung auswirken kann.

Um eine Schlammkontamination zu verhindern, sollten geeignete Feststoffkontrollgeräte wie Schieferschüttler, Hydrozyklone und Zentrifugen verwendet werden, um Bohrklein aus dem Schlamm zu entfernen. Darüber hinaus kann die regelmäßige Überwachung der Schlammeigenschaften und die Zugabe geeigneter Zusatzstoffe dazu beitragen, die Qualität des Bohrschlamms aufrechtzuerhalten.

3. Probleme mit dem Lenk- und Leitsystem

Das Lenk- und Führungssystem ist entscheidend für das Erreichen der gewünschten Bohrlochbahn beim Richtbohren. Bei diesem System können jedoch Probleme auftreten, die zu einer ungenauen Bohrlochplatzierung und einer verringerten Bohreffizienz führen.

Fehlfunktionen des Sensors

Das Lenk- und Führungssystem basiert auf verschiedenen Sensoren wie Neigungsmessern, Magnetometern und Gyroskopen, um die Bohrlochbahn zu messen. Fehlfunktionen des Sensors können aufgrund mechanischer Schäden, elektrischer Probleme oder Umweltfaktoren auftreten. Ein fehlerhafter Sensor kann ungenaue Daten liefern, was zu falschen Lenkentscheidungen und Bohrlochabweichungen führen kann.

Um Fehlfunktionen der Sensoren vorzubeugen, ist eine regelmäßige Kalibrierung und Wartung der Sensoren notwendig. Darüber hinaus kann der Einsatz redundanter Sensoren als Backup für den Fall eines primären Sensorausfalls dienen.

Kommunikationsprobleme

Die Kommunikation zwischen den Bohrlochsteuerungswerkzeugen und dem Oberflächenkontrollsystem ist für die Echtzeitüberwachung und -steuerung der Bohrlochbahn unerlässlich. Kommunikationsprobleme können aufgrund von Interferenzen, Signaldämpfung oder Geräteausfällen auftreten. Diese Probleme können zu Verzögerungen beim Empfang von Daten und bei der Durchführung von Steueranpassungen führen, was sich auf die Genauigkeit der Bohrlochplatzierung auswirken kann.

Um Kommunikationsprobleme zu lösen, können Betreiber zuverlässige Kommunikationstechnologien wie Schlammimpulstelemetrie oder elektromagnetische Telemetrie nutzen. Darüber hinaus kann die Gewährleistung einer ordnungsgemäßen Installation und Wartung der Kommunikationsausrüstung dazu beitragen, das Risiko von Kommunikationsfehlern zu verringern.

4. Ausfälle des Strom- und Hydrauliksystems

Richtbohranlagen sind auf Strom- und Hydrauliksysteme angewiesen, um verschiedene Komponenten wie Bohrmotor, Pumpen und Winden zu betreiben. Ausfälle in diesen Systemen können den Bohrbetrieb stören und zu erheblichen Ausfallzeiten führen.

Motorprobleme

Der Motor ist die Hauptantriebsquelle für die Bohranlage. Motorprobleme wie Überhitzung, Probleme mit dem Kraftstoffsystem und mechanische Ausfälle können aufgrund unsachgemäßer Wartung, hoher Arbeitsbelastung oder Umweltfaktoren auftreten. Ein Motorschaden kann dazu führen, dass der gesamte Bohrvorgang zum Erliegen kommt.

Um Motorproblemen vorzubeugen, ist eine regelmäßige Wartung, einschließlich Ölwechsel, Filterwechsel und Motoroptimierung, unerlässlich. Auch die Überwachung der Motorparameter wie Temperatur, Druck und Kraftstoffverbrauch kann dabei helfen, potenzielle Probleme frühzeitig zu erkennen.

Undichtigkeiten im Hydrauliksystem

Das Hydrauliksystem ist für den Antrieb vieler beweglicher Teile der Bohranlage verantwortlich. Lecks im Hydrauliksystem können durch verschlissene Dichtungen, beschädigte Schläuche oder lockere Anschlüsse entstehen. Leckagen verringern nicht nur die Effizienz des Hydrauliksystems, sondern stellen aufgrund der Brandgefahr und der Umweltverschmutzung auch ein Sicherheitsrisiko dar.

Um Undichtigkeiten im Hydrauliksystem zu vermeiden, ist eine regelmäßige Inspektion und Wartung der Hydraulikkomponenten erforderlich. Der Austausch verschlissener Dichtungen und Schläuche sowie das Festziehen lockerer Anschlüsse können dazu beitragen, Undichtigkeiten zu verhindern.

5. Abnutzung der Ausrüstung

Richtbohranlagen sind rauen Betriebsbedingungen ausgesetzt, die zu erheblichem Verschleiß der Ausrüstung führen können. Besonders verschleißanfällig sind Bauteile wie Bohrer, Pumpen und Winden.

Bohrerverschleiß

Der Bohrer ist die kritischste Komponente im Bohrprozess und seine Leistung wirkt sich direkt auf die Bohreffizienz aus. Durch Reibung, Abrieb und hohe Temperaturen kann Bohrerverschleiß auftreten. Ein verschlissener Bohrer kann zu verringerten Eindringraten, erhöhten Drehmomentanforderungen und schlechter Lochqualität führen.

Um dem Verschleiß des Bohrers entgegenzuwirken, können Bediener den passenden Bohrer für die zu bohrende Formation auswählen. Eine regelmäßige Inspektion des Bohrers und dessen Austausch bei Bedarf können dazu beitragen, eine optimale Bohrleistung aufrechtzuerhalten.

Pumpen- und Windenverschleiß

Pumpen und Winden sind für die Schlammzirkulation bzw. den Hebevorgang unerlässlich. Durch den Dauerbetrieb und die Einwirkung von Flüssigkeiten unter hohem Druck kann es zu Verschleiß an diesen Komponenten kommen. Eine verschlissene Pumpe kann zu verringerten Schlammdurchflussraten führen, während eine verschlissene Winde die Hebekapazität und Sicherheit beeinträchtigen kann.

Regelmäßige Wartung, einschließlich Schmierung, Inspektion von Lagern und Dichtungen sowie Austausch verschlissener Teile, kann dazu beitragen, die Lebensdauer von Pumpen und Winden zu verlängern.

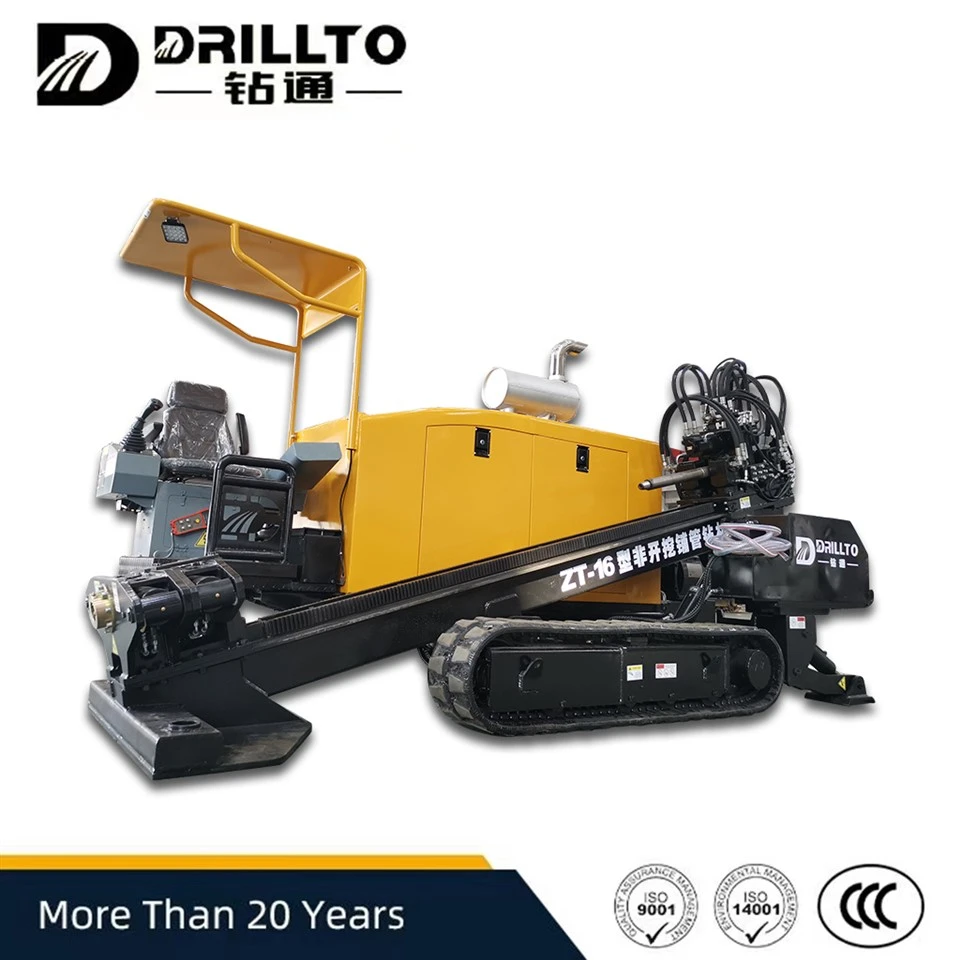

In unserem Unternehmen verstehen wir die Herausforderungen, die der Betrieb von Richtbohrgeräten mit sich bringt. Aus diesem Grund bieten wir eine Reihe hochwertiger Rigs an, darunter dieNeu entwickelte HDD-Maschine,36T HDD-Maschine, Und16 Tonnen Mini-Horizontalbohrmaschine. Unsere Anlagen sind auf Zuverlässigkeit und Effizienz ausgelegt und verfügen über fortschrittliche Funktionen, die dazu beitragen, die oben genannten häufigen Probleme zu minimieren.

Wenn Sie Probleme mit Ihrer aktuellen Richtbohranlage haben oder eine neue kaufen möchten, laden wir Sie ein, mit uns für ein ausführliches Gespräch Kontakt aufzunehmen. Unser Expertenteam hilft Ihnen gerne dabei, die beste Lösung für Ihre Bohranforderungen zu finden.

Referenzen

• API Empfohlene Praxis 7G, ​​„Drill Stem Design and Operating Limits“, American Petroleum Institute.
• Bourgoyne, AT, et al. „Angewandte Bohrtechnik.“ Gesellschaft der Erdölingenieure, 1986.
• Nelson, EB und Guillot, DC „Well Cementing“. Schlumberger, 2006.
